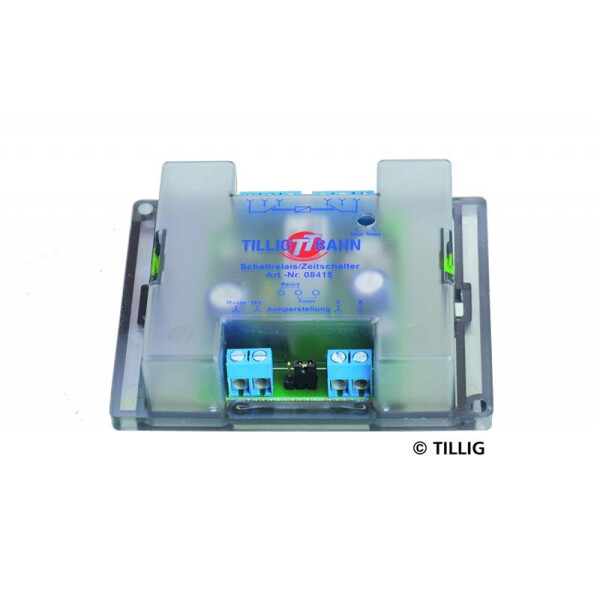

Schaltrelais/Zeitschalter ersetzt die mechanischen Bausteine Relais und Zeitschalter, Art.-Nr.: 08410 und 08420, durch eine moderne elektronische Lösung. Die Besonderheit liegt darin, daß die Relais- und Zeitschalterfunktion in einem Modul integriert sind und über einen "Jumper" vom Anwender gesteckt wird. Im Unterschied zu den Vorgängerbausteinen wird hier eine separate Stromversorgung benötigt, die aus jedem Zubehörtrafo (12 ... 16 V) entnommen werden kann. Das Modul verfügt über zwei potentialfrei verwendbare Wechselkontakte mit einer maximalen Strombelastbarkeit von je 1 A. Die Steuereingänge "E" und "A" sind kurzschlußsicher beschalten, so daß nahezu jedes Steuersignal im Bereich von -16 V bis ca. +0,5 V zum Schalten führt. Sie sind auch zwischen mehreren Relaismodulen untereinander verschaltbar. Auf dem Modul befindet sich ein Stellpotentiometer, über das die Schaltverzögerung eingestellt wird (ca. 2 s bis ca. 5 min) Eine LED signalisiert den Schaltzustand "Relais aus". Nach dem Bereitstellen der Versorgungsspannung geht das Modul automatisch in diese Vorzugsstellung (LED an).
Angaben zur Produktsicherheit
Herstellerinformationen:
TILLIG Modellbahnen GmbH
Promenade 1
Sachsen
Sebnitz, Deutschland, 01855
info@tillig.com
https://www.tillig.com
Produktsicherheit:
Modellbauartikel, kein Spielzeug! Empfohlen für Modellbauer ab 14 Jahren.
