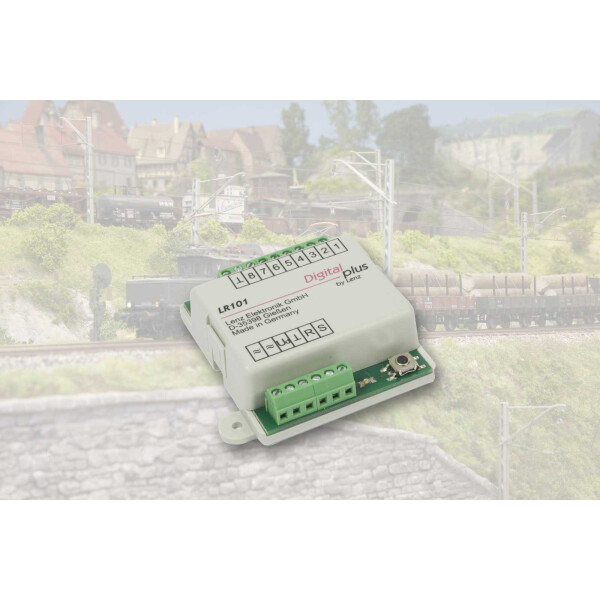

Lenz 11201
Rückmeldebaustein LR101 mit 8 Meldeeingängen
An die 8 Eingänge des LR101 können Schaltkontakte oder Belegtmelder LB101 angeschlossen werden, an einen weiteren Eingang der Spannungsmelder LB050. Um unsichere Schaltzustände (z.B. kurzzeitige Unterbrechungen des Stromflusses) zu überbrücken, kann beim LR101 jedem Belegtmeldeeingang eine programmierbare Verzögerungszeit für die Freimeldung zugeordnet werden. Die Übermittlung der Zustände erfolgt über den Rückmeldebus an die Zentrale LZV100, die Anzeige am Handregler LH100 oder über Interface am Computer.
Abmessungen: 53 x 60 x 20 mm
Voraussetzungen für den Einsatz von Digital plus Meldebausteinen ist die Verwendung einer Digital plus Zentrale (LZ100 oder LZV100), denn nur diese können die Signale der intelligenten Meldebausteine verarbeiten und weiterleiten.
Melden eines Zustands mit Digital plus
Bei der Zustandsmeldung wird die Information übertragen
- ob eine Weiche auf Gerade oder Abzweig gestellt ist
- (z.B. bei Verwendung des Schaltdecoders LS100)
- ob ein Gleiskontakt geschaltet ist (mit LR101)
- ob ein Gleis besetzt ist (mit LB101 und LB050)
NEU & OVP
Angaben zur Produktsicherheit
Herstellerinformationen:
Lenz Elektronik GmbH
Vogelsang 14
Hessen
Gießen, Deutschland, 35398
support@lenz-elektronik.de
https://www.lenz-elektronik.de
Produktsicherheit:
Modellbauartikel, kein Spielzeug! Empfohlen für Modellbauer ab 14 Jahren.
